مرحبًا يا من هناك! باعتباري أحد موردي صمامات التحكم، غالبًا ما يتم سؤالي عن كيفية معايرة محدد الموضع لصمام التحكم. إنها عملية حاسمة تضمن أن صمام التحكم الخاص بك يعمل بأفضل حالاته، مما يوفر أداءً دقيقًا وموثوقًا. لذلك، دعونا نتعمق في الخطوات المتضمنة في معايرة محدد الموضع لصمام التحكم ونقسمها.
لماذا تعتبر المعايرة مهمة؟
أولاً، دعونا نتحدث عن سبب أهمية المعايرة. يعد محدد موضع صمام التحكم مسؤولاً عن تحديد موضع قابس الصمام أو القرص بدقة استجابةً لإشارة التحكم. إذا لم تتم معايرة محدد الموضع بشكل صحيح، فقد لا يفتح الصمام أو يغلق على النحو المنشود، مما يؤدي إلى مشكلات مثل التحكم غير الدقيق في التدفق، وعدم استقرار العملية، وحتى تلف المعدات. من خلال معايرة محدد الموضع، يمكنك التأكد من أن الصمام يستجيب بدقة لإشارة التحكم، مما يحافظ على ظروف العملية المثالية ويمنع حدوث مشكلات مكلفة في المستقبل.
الأدوات التي سوف تحتاجها
قبل أن تبدأ عملية المعايرة، ستحتاج إلى جمع بعض الأدوات الأساسية. إليك ما ستحتاج إليه عادةً:
- مقياس الضغط: لقياس ضغوط الإدخال والإخراج لجهاز تحديد الموضع.
- المتعدد: لقياس الإشارات الكهربائية، مثل إشارة الدخل من وحدة التحكم وإشارة التغذية الراجعة من جهاز تحديد الموضع.
- المفكات والشدات: لضبط براغي ضبط الموضع وأجهزة التثبيت.
- اختبار مولد الإشارة: لتوليد إشارة دخل معروفة لأغراض المعايرة.
الخطوة 1: تحضير الصمام والموضع
الخطوة الأولى في معايرة جهاز تحديد الموضع هي إعداد الصمام وجهاز تحديد الموضع لعملية المعايرة. إليك ما عليك القيام به:
- عزل الصمام: التأكد من عزل الصمام عن العملية عن طريق إغلاق صمامات الإغلاق العلوية والسفلية. سيؤدي ذلك إلى منع أي تدفق عبر الصمام أثناء عملية المعايرة.
- تحقق من موضع الصمام: تأكد من أن الصمام مغلق بالكامل أو مفتوح بالكامل، حسب إجراء المعايرة. تتطلب بعض أدوات تحديد المواقع أن يكون الصمام في وضع محدد أثناء المعايرة.
- فحص الموضع: افحص أداة تحديد الموضع بحثًا عن أي تلف واضح أو علامات تآكل. تأكد من أن جميع التوصيلات آمنة وأن أداة تحديد الموضع مثبتة بشكل صحيح على مشغل الصمام.
الخطوة 2: قم بتوصيل معدات الاختبار
بمجرد إعداد الصمام والموضع، فقد حان الوقت لتوصيل معدات الاختبار. وإليك كيفية القيام بذلك:
- قم بتوصيل مقياس الضغط: قم بتوصيل مقياس الضغط بمنافذ الإدخال والإخراج الخاصة بجهاز تحديد الموضع. سيسمح لك ذلك بقياس الضغوط أثناء عملية المعايرة.
- قم بتوصيل المتر المتعدد: قم بتوصيل جهاز القياس المتعدد بأطراف إشارة الإدخال والتغذية الراجعة الخاصة بجهاز تحديد الموضع. سيسمح لك ذلك بقياس الإشارات الكهربائية والتأكد من أنها ضمن النطاق المحدد.
- قم بتوصيل مولد إشارة الاختبار: قم بتوصيل مولد إشارة الاختبار بمحطة إشارة الإدخال الخاصة بجهاز تحديد الموضع. سيسمح لك ذلك بإنشاء إشارة دخل معروفة لأغراض المعايرة.
الخطوة 3: تعديل الصفر والامتداد
الخطوة التالية في عملية المعايرة هي إجراء ضبط الصفر والامتداد. يضبط ضبط الصفر مخرج محدد الموضع على الصفر عندما تكون إشارة الإدخال صفرًا، بينما يضبط ضبط الامتداد مخرج محدد الموضع على قيمته القصوى عندما تكون إشارة الإدخال عند أقصى قيمة لها. وإليك كيفية القيام بذلك:
- تعديل صفر: اضبط مولد إشارة الاختبار على الصفر واضبط برغي ضبط الصفر الموجود على جهاز تحديد الموضع حتى يبدأ الصمام في التحرك. ثم قم بضبط ضبط الصفر حتى يتم إغلاق الصمام بالكامل أو عند موضع الصفر المطلوب.
- تعديل المدى: اضبط مولد إشارة الاختبار على الحد الأقصى لقيمته واضبط برغي ضبط الامتداد على أداة تحديد الموضع حتى يصبح الصمام مفتوحًا بالكامل أو عند الوضع الأقصى المطلوب. ثم قم بضبط ضبط الامتداد حتى يصل الصمام إلى الموضع المطلوب.
الخطوة 4: التحقق من الخطية
بعد إجراء ضبط الصفر والامتداد، من المهم التحقق من خطية محدد الموضع. يشير الخطي إلى العلاقة بين إشارة الإدخال وموضع الصمام. سوف ينتج جهاز تحديد الموضع الخطي تغييرًا متناسبًا في موضع الصمام لتغيير معين في إشارة الإدخال. إليك كيفية التحقق من الخطية:
- توليد سلسلة من إشارات الإدخال: استخدم مولد إشارة الاختبار لتوليد سلسلة من إشارات الإدخال على فترات منتظمة، بدءًا من الصفر وزيادة إلى القيمة القصوى.
- قم بقياس موضع الصمام: لكل إشارة دخل، قم بقياس موضع الصمام المقابل باستخدام مؤشر الموضع أو جهاز القياس.
- ارسم البيانات: ارسم إشارات الإدخال على المحور السيني ومواضع الصمام على المحور الصادي. يجب أن يكون الرسم البياني الناتج خطًا مستقيمًا، مما يشير إلى الخطية. إذا انحرف الرسم البياني عن خط مستقيم، فقد تحتاج إلى إجراء المزيد من التعديلات على محدد الموضع.
الخطوة 5: الفحوصات النهائية والتحقق
بمجرد الانتهاء من عملية المعايرة، من المهم إجراء بعض الفحوصات النهائية والتحقق للتأكد من معايرة محدد الموضع بشكل صحيح. إليك ما عليك القيام به:
- تحقق من تشغيل الصمام: قم بفتح وإغلاق الصمام عدة مرات للتأكد من أنه يعمل بسلاسة ويستجيب بدقة لإشارة التحكم.
- التحقق من إشارات الإدخال والإخراج: استخدم المقياس المتعدد للتحقق من أن إشارات الإدخال والإخراج ضمن النطاق المحدد.
- تحقق من دقة محدد الموضع: استخدم شهادة معايرة أو معيار مرجعي للتحقق من دقة محدد الموضع. إذا لم تكن دقة محدد الموضع ضمن النطاق المحدد، فقد تحتاج إلى تكرار عملية المعايرة.
خاتمة
تعد معايرة محدد الموضع لصمام التحكم عملية بالغة الأهمية تضمن عمل الصمام بأفضل حالاته. باتباع الخطوات الموضحة في منشور المدونة هذا، يمكنك معايرة محدد الموضع الخاص بك بدقة وكفاءة، مما يضمن الأداء الأمثل والموثوقية. إذا كانت لديك أي أسئلة أو كنت بحاجة إلى مزيد من المساعدة فيما يتعلق بالمعايرة، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في تحقيق أقصى استفادة من صمامات التحكم لديك.

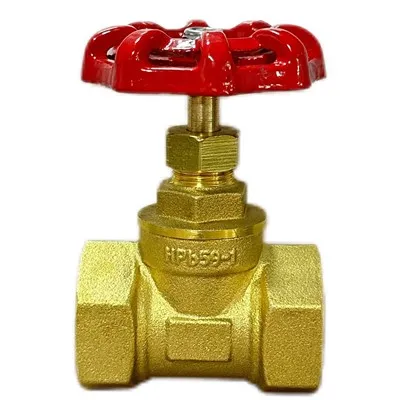

إذا كنت في السوق لشراء صمامات تحكم عالية الجودة، فاطلع على موقعناصمام التحكم اليدوي للتدفئة النحاسيةوقفل صمام التحكم. تم تصميم هذه الصمامات لتوفير تحكم موثوق ودقيق في مجموعة متنوعة من التطبيقات. اتصل بنا اليوم لمناقشة متطلباتك المحددة ومعرفة المزيد عن منتجاتنا. ونحن نتطلع إلى العمل معكم!
مراجع
- دليل صمام التحكم، إدارة عمليات إيمرسون
- أنظمة القياس والتحكم، جون بيرد
