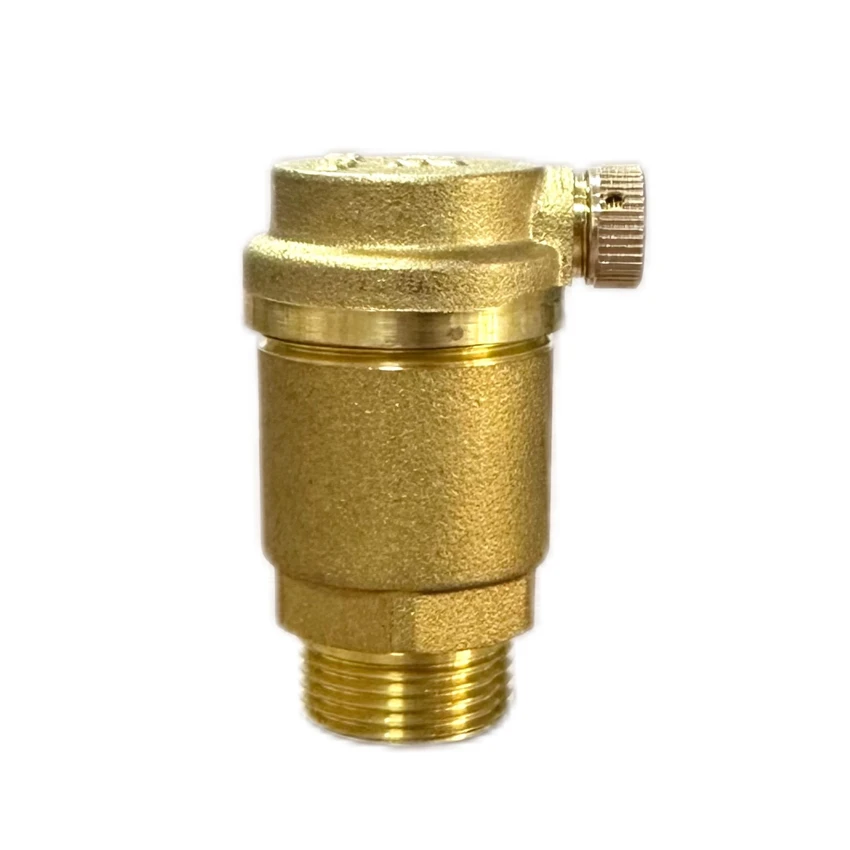

عندما يتعلق الأمر بعالم أنظمة السباكة والأنظمة الصناعية ، تلعب صمامات العادم النحاسي دورًا حاسمًا في ضمان التشغيل السلس والفعال لمختلف التطبيقات. كمورد محنكصمام العادم نحاس، كان لي شرف مشاهدة الاحتياجات والمتطلبات المتنوعة لعملائنا المتنوعة. في منشور المدونة هذا ، سوف أتغذى على أنواع الاتصال القياسية لصمامات العادم النحاسي ، وإلقاء الضوء على ميزاتها ومزاياها والتطبيقات الشائعة.
اتصالات الخيوط
ربما تكون الاتصالات الملولبة أكثر أنواع الاتصال شيوعًا والاستخدام على نطاق واسع لصمامات العادم النحاسي. تعتمد هذه الاتصالات على المواضيع ، إما ذكر أو أنثى ، لإنشاء ختم مؤمن وتسرب بين الصمام ونظام الأنابيب. هناك نوعان رئيسيان من الاتصالات الخيطية: NPT (خيط الأنابيب الوطنية) و BSP (الأنبوب القياسي البريطاني).
خيوط NPT
خيوط NPT هي المعيار في أمريكا الشمالية وتستخدم على نطاق واسع في الولايات المتحدة وكندا. لديهم تصميم مدبب ، مما يعني أن قطر الخيط يتناقص قليلاً أثناء تحريكه بعيدًا عن نهاية الأنبوب أو الصمام. يسمح هذا التصميم المدبب بتشكيل ختم ضيق عندما يتم تشديد الخيوط الذكور والإناث معًا. يتم قطع الخيوط بزاوية 60 درجة ، وتختلف الملعب (المسافة بين كل مؤشر ترابط) اعتمادًا على حجم الأنبوب.
واحدة من المزايا الرئيسية لخيوط NPT هي خاصية الختم الذاتية. عندما يتم تشديد الخيوط ، تتشوه المعدن قليلاً ، مما يخلق ختمًا يمكنه تحمل الضغوط العالية. تُستخدم اتصالات NPT بشكل شائع في مجموعة متنوعة من التطبيقات ، بما في ذلك السباكة السكنية وأنظمة الأنابيب الصناعية وتطبيقات السيارات.
المواضيع BSP
خيوط BSP ، من ناحية أخرى ، هي المعيار في المملكة المتحدة والعديد من البلدان الأخرى في جميع أنحاء العالم. هناك نوعان من خيوط BSP: BSPP (الأنبوب المعياري البريطاني الموازي) و BSPT (تفتت الأنبوب القياسي البريطاني). خيوط BSPP متوازية ، مما يعني أن قطر الخيط يظل ثابتًا على طول الأنبوب أو الصمام. مؤشرات الترابط BSPT ، مثل مؤشرات الترابط NPT ، مدببة.
تتطلب اتصالات BSPP عادة استخدام مادة ختم ، مثل شريط PTFE أو مانع التسرب السائل ، لإنشاء ختم ضيق. يمكن أن تشكل اتصالات BSPT ، على غرار NPT ، ختمًا بدون مواد ختم إضافية في بعض الحالات. يتم استخدام خيوط BSP في مجموعة واسعة من الصناعات ، بما في ذلك معالجة البحرية والكيميائية والغذاء.
الاتصالات ذات الحواف
تعد الاتصالات ذات الحواف نوعًا مهمًا آخر من التوصيلات لصمامات العادم النحاسية ، وخاصة في التطبيقات التي تشارك فيها ضغوط عالية أو أحجام كبيرة للأنابيب. يتكون اتصال مشدود من شفة ، وهو قرص مسطح دائري مع ثقوب حول المحيط ، وشفة مطابقة على نظام الصمام أو الأنابيب. يتم تثبيت الشفرين معًا ، مع وضع حشية بينهما لإنشاء ختم.
الميزة الرئيسية للاتصالات ذات الحواف هي قدرتها على التعامل مع الضغوط المرتفعة ومعدلات التدفق الكبيرة. أنها توفر اتصالا قويا وموثوقا يمكن تفكيكها بسهولة للصيانة أو الاستبدال. تشيع استخدام صمامات العادم النحاسية ذات الحواف في التطبيقات الصناعية ، مثل محطات الطاقة ، ومصافي المصافي ، ومرافق معالجة المياه.
هناك أنواع مختلفة من الشفاه ، بما في ذلك الشفاه لحام الرقبة ، والانزلاق - على الشفاه ، ومقبس الشفاه. يتم لحام الشفاه لحام العنق للأنبوب ، مما يوفر اتصالًا قويًا ودائمًا. الانزلاق - على الشفاه انزلق على نهاية الأنبوب ثم لحام أو انسحب في مكانه. المقبس - تشبه الشفاه لحام الانزلاق - على الشفاه ولكن يحتوي على مأخذ توصيل يناسب نهاية الأنبوب.
اتصالات الضغط
تعتبر اتصالات الضغط خيارًا شائعًا لصمامات العادم النحاسية في التطبيقات التي يلزم التثبيت السريع والسهل. يتكون اتصال الضغط من صمولة الضغط ، وحلقة ضغط (تُعرف أيضًا باسم الطرح) ، والجسم. يتم وضع حلقة الضغط على الأنبوب ، ويتم تشديد الجوز الضغط على الجسم ، وضغط الحلقة على الأنبوب وإنشاء ختم.
واحدة من المزايا الرئيسية لاتصالات الضغط هي سهولة التثبيت. لا تتطلب أي أدوات أو مهارات خاصة ، ويمكن تثبيتها بسرعة وسهولة من قبل أي شخص. يمكن إعادة استخدام اتصالات الضغط أيضًا ، مما يعني أنه يمكن تفكيكها وإعادة تجميعها عدة مرات دون فقدان خصائص الختم الخاصة بهم.
تُستخدم اتصالات الضغط بشكل شائع في تطبيقات السباكة السكنية ، مثل ربط الحنفيات والمراحيض وغيرها من المباريات بخطوط إمدادات المياه. يتم استخدامها أيضًا في بعض التطبيقات الصناعية حيث يتطلب اتصال منخفضة وسهلة التثبيت.
اتصالات ملحومة
يتم استخدام الاتصالات الملحومة في التطبيقات التي يلزم وجود اتصال دائم وتسرب. في اتصال ملحوم ، يتم لحام الصمام مباشرة إلى نظام الأنابيب باستخدام عملية لحام ، مثل اللحام TIG (تنغستن الخامل) أو اللحام MIG (غاز خامل المعادن).
الميزة الرئيسية للاتصالات الملحومة هي قوتها وموثوقيتها. أنها توفر اتصالا مستمرا وسلسا يمكن أن يقاوم ضغوط عالية ودرجات الحرارة القصوى. تُستخدم الاتصالات الملحومة بشكل شائع في التطبيقات الصناعية ، مثل خطوط أنابيب النفط والغاز ، ومحطات المعالجة الكيميائية ، وأنظمة البخار عالية الضغط.
ومع ذلك ، فإن الاتصالات الملحومة لديها أيضا بعض العيوب. أنها تتطلب معدات ومهارات اللحام المتخصصة ، وعملية التثبيت أكثر وقتًا - مستهلكة ومكلفة مقارنة بأنواع الاتصال الأخرى. بالإضافة إلى ذلك ، بمجرد إجراء اتصال ملحوم ، لا يمكن تفكيكه بسهولة للصيانة أو الاستبدال.
تحديد نوع الاتصال الصحيح
عند تحديد نوع الاتصال الصحيح لصمام العادم النحاسي ، يجب مراعاة عدة عوامل. وتشمل هذه متطلبات الضغط ودرجة الحرارة للتطبيق ، وحجم الأنبوب ، ونوع السائل الذي يتم نقله ، وبيئة التثبيت.
بالنسبة للتطبيقات المنخفضة - والضغط الصغير - قطرها ، غالبًا ما تكون اتصالات الخيوط أو الضغط هي الخيار الأفضل. إنها سهلة التثبيت ويمكنها توفير ختم موثوق به. بالنسبة للتطبيقات العالية والضغط والقطر الكبير ، عادة ما يتم تفضيل الاتصالات ذات الحواف أو الملحومة. يمكنهم التعامل مع الضغوط العالية وتوفير اتصال قوي ودائم.
بالإضافة إلى ذلك ، ينبغي أيضًا النظر في توافق نوع الاتصال مع نظام الأنابيب الحالي. إذا كان النظام الحالي يستخدم مؤشرات ترابط NPT ، على سبيل المثال ، من المستحسن اختيار صمام العادم النحاسي مع اتصالات NPT لضمان ملاءمة مناسبة.
خاتمة
كمورد لصمام العادم نحاس، أفهم أهمية اختيار نوع الاتصال الصحيح لتطبيقك. كل نوع اتصال له ميزاته الفريدة الخاصة والمزايا والعيوب ، ويجب أن يعتمد الاختيار على المتطلبات المحددة لمشروعك. سواء كنت بحاجة إلى اتصال ملولب لتطبيق السباكة السكنية ، أو اتصال حافز لنظام الضغط العالي الصناعي ، أو اتصال ضغط للتثبيت السريع والسهل ، لدينا صمام العادم النحاسي المناسب لك.
إذا كنت مهتمًا بمعرفة المزيد عن صمامات العادم النحاسية أو تحتاج إلى مساعدة في اختيار نوع الاتصال الصحيح لمشروعك ، فيرجى عدم التردد في الاتصال بنا. فريق الخبراء لدينا مستعد دائمًا لتزويدك بأفضل الحلول والدعم. نتطلع إلى فرصة العمل معك ومساعدتك على تحقيق أهداف نظام السباكة والنظام الصناعي.
مراجع
- ASME B1.20.1 - خيوط الأنابيب ، الغرض العام (بوصة)
- BS 21 - خيوط الأنابيب للأنابيب. المواضيع والمقاييس لختم المفاصل
- ISO 7 - 1 - خيوط الأنابيب حيث يتم الضغط - المفاصل الضيقة على المواضيع. الأبعاد والتسامح والتسمية
